Призначені для встановлення в якості запорних приладів в системах магістральних газопроводів і нафтопроводів та інших технологічних лініях по транспортуванню рідких і газоподібних середовищ у виконаннях:

• Виконання по матеріалам С – неагресивний природний газ, нафта, нафтопродукти та інші неагресивні середовища з температурою від мінус 60ºС до +100ºС (можливе виконання до +250ºС);
• Виконання по матеріалам Н – гази з вмістом агресивних домішок (водень, кисень, сірка, сірководень), розчини солей, кислот, лугів та інші рідкі та газоподібні агресивні середовища, до яких матеріали внутрішніх деталей крана мають корозійну стійкість.

• Конструкція крана розбірна, складається з цільного корпусу і двох патрубків, з'єднаних за допомогою різьбових шпильок з корпусом, що забезпечує його ремонтопридатність;
• Застосування підпружинених рухомих сідел в поєднанні з двухопорною пробкою забезпечує герметичність кранів по класу «А» протягом всього періоду їх експлуатації;
• Підшипники опор, виконані з металлофторопласту і забезпечують надійну роботу протягом всього періоду експлуатації, не вимагають мастила і техобслуговування;
• Крани обладнані системою примусового підведення ущільнювальної змазки в зони ущільнення шпинделя і сідел, що забезпечує відновлення (при необхідності) герметичності в процесі експлуатації. Уніфіковані фітинги для введення ущільнювальної змазки дозволяють швидко під'єднати перехідник набивочного пристрою;
• Роз'ємний сальниковий вузол шпинделя дозволяє виконувати безпечну заміну м'якого ущільнювача шпинделя на діючому трубопроводі (положення пробки - «закрито»);
• Повнопрохідність кранів кульових забезпечує безперешкодне проходження через нього очисних і діагностичних пристроїв;
• Крани кульові з пневматичним, пневмогідравлічним, пневмомеханічним приводами комплектуються БКК (Блок керування краном) з вбудованими кінцевими вимикачами на 24 В, 110 В і 220 В.

Клас герметичності по ГОСТ9544		Клас А
Вид установки		НУ - надземна установка; ПУ - підземна установка;
Кліматичне виконання по ГОСТ 15150-69		У1 - помірне (температура навколишнього середовища від -45 ºС до +50 ºС ) ХЛ1 - холодне (температура навколишнього середовища від -60 ºС до +40 ºС)
Тип управління		Р - ручний (механічний) привід; П - пневматичний привід; ПГП - пневмогідропривід; ПМП - пневмомеханічний привід; Э - електропривід;
Приєднання до трубопроводу		під приварку (можливе виконання фланцеве)
Повний середній строк служби		20 років
Повний середній ресурс		не менше 8 000 циклів
Напрацювання на відмову		не менше 1 500 циклів
Робоче середовище	виконання за матеріалами - С	неагресивний природний газ, супутні нафтові гази; амміак, нафта, нафтопродукти та інші рідкі і газоподібні середовища
	виконання за матеріалами - Н	гази з вмістом агресивних домішок (Водень, кисень, сірка, сірководень та ін.) і розчинів солей, кислот, лугів та інші рідкі та газоподібні агресивні середовища, до яких матеріали внутрішніх деталей крана мають корозійну стійкість
Виготовлення		серійно виготовляються по ТУ У 29.1-35907383-001:2008

№ п/п	Основні деталі	Тип виконання*/ кліматичне виконання
		С/У1	С/ХЛ1	Н/У1; ХЛ1
1	Корпус	сталь 20(38ХМА)	сталь 09Г2С	12Х18Н10Т
2	Пробка	сталь 20+Хтв30	сталь 38ХА+Хтв30	12Х18Н10Т
3	Шпіндель	сталь 30Х13	сталь 30Х13	12Х18Н10Т
4	Опора	сталь 30Х13	сталь 30Х13	12Х18Н10Т
5	Патрубок	сталь 20	сталь 09Г2С	12Х18Н10Т
6	Кільце ущільнююче	резина масло-бензостійка		кислотостійка резина
7	Сідло	поліуретан, поліамід
8	Підшипник	металофторопласт

* За індивідуальним замовленням можливе виготовлення кранів кульових з інших корозієстійких сплавів, а також виконання кранів з ущільненням «метал-по-металу» для абразивних і високотемпературних середовищ

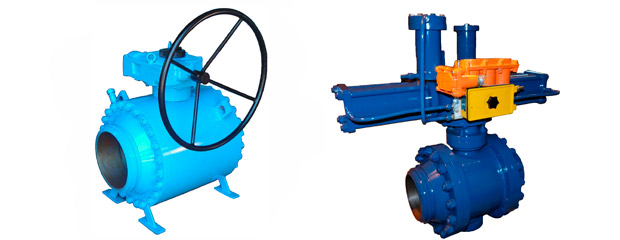

Кран кульовий з ручним механічним приводом, надземного встановлення	Кран кульовий з пневмогідроприводом, надземного встановлення
Кран кульовий з ручним механічним приводом, підземного встановлення	Кран кульовий з пневмогідравлічним приводом, підземного встановлення

Основні виконання кранів кульових. Схема умовного позначення.

Тип арматури	Марка крану	Умовний прохід, DN, мм	Номін. тиск, PN, МПа (кгс/см2)	Виконання по матеріалам	Тип приводу	Тип встановлення	Приєднан- ня до трубо- проводу	Клімати- чне вико- нання	Комплектація	Габаритно-будівельні розміри, мм					Вага, кг
										L	В	D	H	d
Кран кульовий	ВКМ.Д	150	6,3 (63)   8,0 (80)   10,0 (100)   16,0 (160)	С   Н   М	Р	НУ	під приварку (за потреби фланцеве)	У1     ХЛ1	пневматичний привід з  БКК, електричний привід	430	300	300	420	145	90
		150			Р	ПУ				430	390	300	1950	145	130
		150			ПГП	НУ				430	530	300	780	145	160
		150			ПГП	ПУ				430	530	300	2250	145	210
		200			Р	НУ				520	440	400	755	190	190
		200			Р	ПУ				520	440	400	2530	190	245
		200			ПГП	НУ				520	530	400	920	190	260
		200			ПГП	ПУ				520	530	400	2450	190	295
		250			Р	НУ				620	590	460	1000	245	390
		250			Р	ПУ				620	590	460	2700	245	450
		250			ПГП	НУ				620	600	460	1050	245	520
		250			ПГП	ПУ				620	600	460	2650	245	620
		300			Р	НУ				740	900	550	1100	290	750
		300			Р	ПУ				740	900	550	2850	290	950
		300			ПГП	НУ				740	740	550	1250	290	1000
		300			ПГП	ПУ				740	740	550	2750	290	1100
		400			Р	НУ				900	900	670	1125	376	1146
		400			Р	ПУ				900	900	670	2580	376	1500
		400			ПГП	НУ				900	780	670	1450	376	1680
		400			ПГП	ПУ				900	780	670	2910	376	2035
		500			Р	НУ				1130	900	900	1400	500	2650
		500			Р	ПУ				1130	900	900	3200	500	3000
		500			ПГП	НУ				1130	900	900	1600	500	1680
		500			ПГП	ПУ				1130	900	900	3700	500	3350

Позначення:

• Р - ручний механічний привід
• ПГП - пневмогідравлічний привід
• НУ - надземна установка
• ПУ - підземна установка

При виборі кульових кранів ВКМ.Т слід враховувати, що вони задовольняють потреби раніше використовуваних стандартів.

Позначення продукції	Раніше використовуване позначення
ВКМ.Д-050-080-С-Р	АИ.3.80.031-050
ВКМ.Д-065-080-С-Р	АИ.3.80.031-065
ВКМ.Д-080-080-С-Р	АИ.3.80.031-080
ВКМ.Д-100-080-С-Р	АИ.3.80.031-100
ВКМ.Д-125-080-С-Р	АИ.3.80.031-125
ВКМ.Д-150-080-С-Р	АИ.3.80.031-150
ВКМ.Д-200-080-С-Р	АИ.3.80.031-200
ВКМ.Д-250-080-С-Р	—
ВКМ.Д-300-080-С-Р	—
ВКМ.Д-010-100-С-Р	АИ.3.100.042-010
ВКМ.Д-015-100-С-Р	АИ.3.100.042-015
ВКМ.Д-020-100-С-Р	АИ.3.100.042-020
ВКМ.Д-025-100-С-Р	АИ.3.100.042-025
ВКМ.Д-032-100-С-Р	АИ.3.100.042-032
ВКМ.Д-040-100-С-Р	АИ.3.100.042-040
ВКМ.Д-050-100-С-Р	АИ.3.100.042-050
ВКМ.Д-065-063-С-Р	АИ.3.63.045-065
ВКМ.Д-080-063-С-Р	АИ.3.63.045-080
ВКМ.Д-100-063-С-Р	АИ.3.63.045-100
ВКМ.Д-125-063-С-Р	АИ.3.63.045-125
ВКМ.Д-150-063-С-Р	АИ.3.63.045-150
ВКМ.Д-200-063-С-Р	АИ.3.63.045-200
ВКМ.Д-250-063-С-Р	—
ВКМ.Д-300-063-С-Р	—
ВКМ.Д-065-100-С-Р	АИ.3.100.047-065
ВКМ.Д-080-100-С-Р	АИ.3.100.047-080
ВКМ.Д-100-100-С-Р	АИ.3.100.047-100
ВКМ.Д-125-100-С-Р	АИ.3.100.047-125
ВКМ.Д-150-100-С-Р	АИ.3.100.047-150
ВКМ.Д-200-100-С-Р	АИ.3.100.047-200
ВКМ.Д-250-100-С-Р	—
ВКМ.Д-300-100-С-Р
ВКМ.Д-050-160-С-Р	АИ.3.60.160-050
ВКМ.Д-065-160-С-Р	АИ.3.60.160-065
ВКМ.Д-080-160-С-Р	АИ.3.60.160-080
ВКМ.Д-100-160-С-Р	АИ.3.60.160-100
ВКМ.Д-125-160-С-Р	АИ.3.60.160-125
ВКМ.Д-150-160-С-Р	АИ.3.60.160-150
ВКМ.Д-200-160-С-Р	АИ.3.60.160-200
ВКМ.Д-250-160-С-Р	—
ВКМ.Д-300-160-С-Р	—
ВКМ.Д-010-320-С-Р	АИ.3.320.037-010
ВКМ.Д-015-320-С-Р	АИ.3.320.037-015
ВКМ.Д-020-320-С-Р	АИ.3.320.037-020
ВКМ.Д-025-320-С-Р	АИ.3.320.037-025
ВКМ.Д-032-320-С-Р	—
ВКМ.Д-040-320-С-Р	—
ВКМ.Д-050-320-С-Р	—
ВКМ.Д-065-320-С-Р	—

Крана кульового марки ВКМ.Д з умовним діаметром DN300мм і номінальним тиском PN10МПа, матеріал крана - вуглецева сталь 09Г2С, кліматичного виконання ХЛ1, надземної установки, з ручним механічним приводом, приєднання фланцеве вик.3 (западина), на робоче середовище природний газ до +80ºС.

Кран кульовий ВКМ.Д-300-100-С-Р (фланцевий вик.3, НУ,ХЛ1, природний газ до +80ºС ) ТУ У 29.1-35907383-001:2008

Примітка:

• Тип з'єднання, кліматичне виконання, вимоги по комплектації пневмо- і електроприводів, особливості робочого середовища, вказуються в дужках після основного позначення крана кульового.
• Для замовлення кранів з параметрами відмінними від табличних, комплектації пневматичних, пневмогідравлічних та електроприводів, необхідно заповнити та відправити форму замовлення, вказавши зворотній контакт для зв'язку, з метою узгодження можливості виготовлення і поставки.
